BtE®-Anlage

Ein innovatives Verfahren

Das BtE®-Verfahren

Biogene Rest- und Abfallstoffe werden derzeit nur in einem geringen Maße energetisch genutzt und unter nicht optimalen Betriebsbedingungen als Brennstoff verwendet. Mit ihrem Einsatz in Biomassekesseln gehen häufig Probleme bei der Verbrennung einher. Insbesondere beeinflussen Aschegehalte oder bestimmte chemische Inhaltsstoffe der Biomassen die Eigenschaften des Verbrennungsprozesses und des Rauchgases.

Mit dem innovativen Biomass-to-Energy-Verfahren wird ein hochwertiger Brennstoff erzeugt, da verbrennungs- und korrosionsrelevante Inhaltsstoffe im Ausgangsmaterial reduziert oder entfernt werden. Zudem weist die Energiebilanz des Verfahrens eine hohe Effizienz auf: inklusive aller Produktionsschritte kann bis zu 70 Prozent der Pflanzenenergie energetisch genutzt werden.

Das BtE®-Verfahren ist auch für andere Anwendungen als die Brennstoffproduktion denkbar: z.B. für die Herstellung von Biokohle oder für Neuentwicklungen im Bereich der Papier- oder Verpackungsindustrie.

Der BtE®-Prozess

Die Biomasse wird zunächst zerkleinert, ganzjährig gelagert und in einem ersten Prozessschritt mit Wasser gereinigt. Verunreinigungen, die beispielsweise aus Sand und gelösten Pflanzeninhaltstoffen bestehen, werden dabei entfernt.

Anschließend wird die Biomasse konditioniert und mechanisch in eine feste und eine flüssige Phase getrennt. Diese fest-flüssig-Trennung erfolgt zurzeit mit einer Schneckenpresse. Zukünftig soll sie mit der von Johann Götz entwickelten und patentierten Walzenpresse "JOHANN2" erfolgen. Dabei wird die Biomasse zwischen zwei ineinander liegenden Walzen mechanisch ausgepresst. Durch den Antrieb der äußeren Walze und in Verbindung mit dem hohen, hydraulisch erzeugten Pressdruck aus der inneren Walze erfolgt eine optimale Entwässerung der Biomasse bei sehr geringem Energieaufwand.

Die flüssige Phase besitzt gute Vergärungseigenschaften und wird in einem Flüssigfermenter zur Biogasproduktion eingesetzt. Das gewonnene Biogas wird dann in einem Blockheizkraftwerk (BHKW) zur Strom- und Wärmeerzeugung für den Produktionsprozess genutzt. Die feste Phase wird mit der Wärme getrocknet und anschließend zu Pellets verarbeitet. Das entstandene Produkt ist nun lager- und dosierfähig und steht als Regelbrennstoff zur Verfügung.

BtE Verfahren
Anlagenschema des BtE®-Verfahrens
Übersicht BtE®-Anlage
Zerkleinerung
Dosierung
Transport

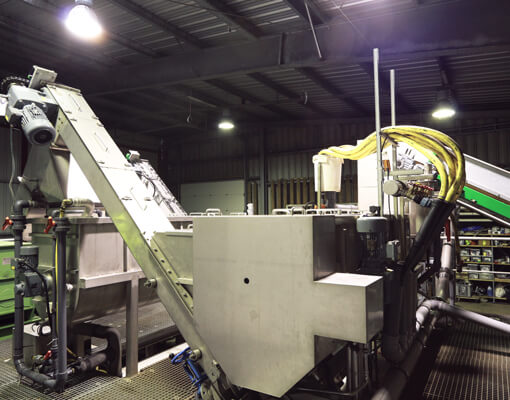

Sandabscheidung
Sandaustrag
Konditionierung
Walzenpresse "Johann2"
